Linux 或 Windows 上实现端口映射

通常服务器会有许多块网卡，因此也可能会连接到不同的网络，在隔离的网络中，某些服务可能会需要进行通信，此时服务器经过配置就可以承担起了转发数据包的功能。

一、Windows 下实现端口映射

1. 查询端口映射情况

netsh interface portproxy show v4tov4

2. 查询某一个 IP 的所有端口映射情况

netsh interface portproxy show v4tov4 | find "[IP]"

例：

netsh interface portproxy show v4tov4 | find "192.168.1.1"

3. 增加一个端口映射

netsh interface portproxy add v4tov4 listenaddress=[外网IP] listenport=[外网端口] connectaddress=[内网IP] connectport=[内网端口]

例：

netsh interface portproxy add v4tov4 listenaddress=2.2.2.2 listenport=8080 connectaddress=192.168.1.50 connectport=80

4. 删除一个端口映射

netsh interface portproxy delete v4tov4 listenaddress=[外网IP] listenport=[外网端口]

例：

netsh interface portproxy delete v4tov4 listenaddress=2.2.2.2 listenport=8080

二、Linux 下实现端口映射

1. 允许数据包转发

echo 1 >/proc/sys/net/ipv4/ip_forwardiptables -t nat -A POSTROUTING -j MASQUERADEiptables -A FORWARD -i [内网网卡名称] -j ACCEPTiptables -t nat -A POSTROUTING -s [内网网段] -o [外网网卡名称] -j MASQUERADE

例：

echo 1 >/proc/sys/net/ipv4/ip_forwardiptables -t nat -A POSTROUTING -j MASQUERADEiptables -A FORWARD -i ens33 -j ACCEPTiptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens37 -j MASQUERADE

2. 设置端口映射

iptables -t nat -A PREROUTING -p tcp -m tcp --dport [外网端口] -j DNAT --to-destination [内网地址]:[内网端口]

例：

iptables -t nat -A PREROUTING -p tcp -m tcp --dport 6080 -j DNAT --to-destination 10.0.0.100:6090

实验：将部署在内网的服务映射到外网

实验环境

1. VMWare Workstation Pro
2. 5 台最小化安装的 centos 7 虚拟机

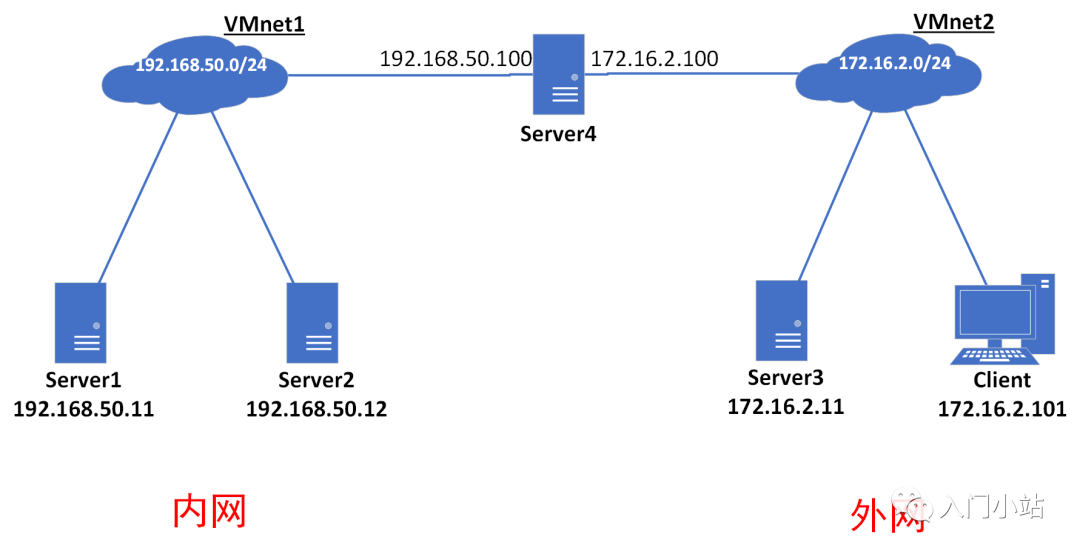

实验拓扑

内网和外网是相对Server4来说的。
Server1和Server2为内网环境的两台服务器；
Server3为外网环境下的一台服务器；
Server4为一台双网卡主机，分别连接192.168.50.0/24和172.16.2.0/24两个网络。

配置实验环境

1. Server1,2,3 上搭建 HTTP 服务

用 Python 在Server1上搭建一个简单的 HTTP 服务

cd ~echo "server1" > index.htmlpython -m SimpleHTTPServer 8080

Server2、Server3同理

对照实验

在client上访问Server1的资源

curl http://192.168.50.11:8080/index.html

在client上访问Server2的资源

curl http://192.168.50.12:8080/index.html

在client上访问Server3的资源

curl http://172.16.2.11:8080/index.html

可以看到，外网的client是无法访问内网Server1,Server2的资源的。

在Server4上配置端口映射

临时配置

#允许数据包转发echo 1 >/proc/sys/net/ipv4/ip_forwardiptables -t nat -A POSTROUTING -j MASQUERADEiptables -A FORWARD -i ens33 -j ACCEPTiptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens37 -j MASQUERADE#设置端口映射iptables -t nat -A PREROUTING -p tcp -m tcp --dport 8081 -j DNAT --to-destination 192.168.50.11:8080iptables -t nat -A PREROUTING -p tcp -m tcp --dport 8082 -j DNAT --to-destination 192.168.50.12:8080

永久配置

如果需要永久配置，则将以上命令追加到/etc/rc.local文件。

检查效果

在client上访问Server1的资源

curl http://172.16.2.100:8081/index.html

在client上访问Server2的资源

curl http://172.16.2.100:8082/index.html

在client上访问Server3的资源

curl http://172.16.2.11:8080/index.html

如果Server4为 Windows，替换一下相应的命令即可

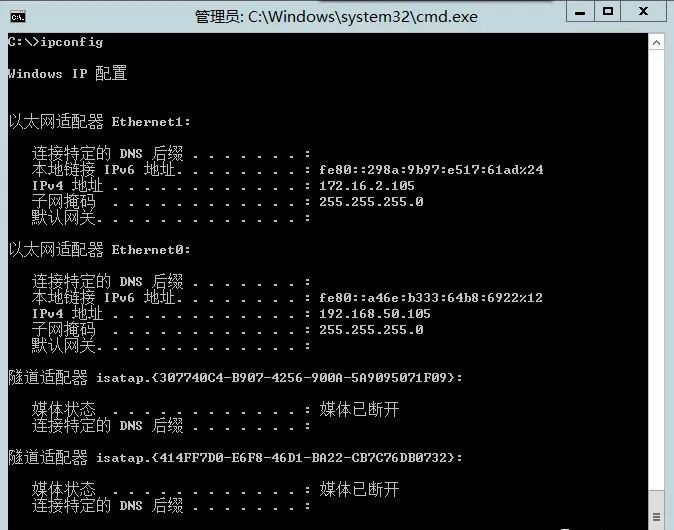

Windows 的 IP 信息如下

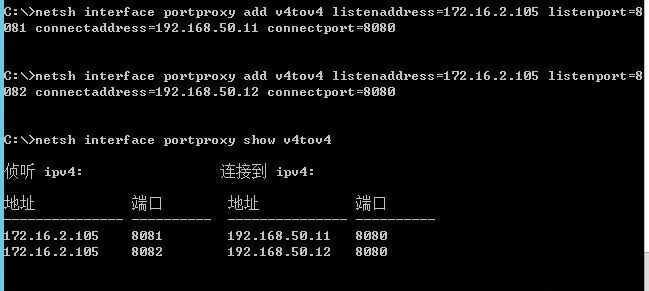

配置并查看端口映射情况

netsh interface portproxy add v4tov4 listenaddress=172.16.2.105 listenport=8081 connectaddress=192.168.50.11 connectport=8080netsh interface portproxy add v4tov4 listenaddress=172.16.2.105 listenport=8082 connectaddress=192.168.50.12 connectport=8080netsh interface portproxy show v4tov4

检查效果

在client节点上

curl http://172.16.2.105:8081/index.htmlcurl http://172.16.2.105:8082/index.htmlcurl http://172.16.2.11:8080/index.html

---
